LCS Plataforma · Diagrama unifilar
Dimensione cabos e infraestrutura pela NBR 5410, monte o diagrama unifilar com símbolos IEC e entregue memorial e prancha em PDF ou DXF. Direto no navegador.
Cancele quando quiser · nada para instalar
Critério determinante: queda de tensão (3,8% para o limite de 4%).
Menos planilha e menos tabela impressa. Você informa os dados do circuito e recebe o resultado com o critério que decidiu.
Seção, disjuntor, queda de tensão, curto e condutor de proteção pela NBR 5410 e NBR 14039, com tabelas conferidas com catálogo de fabricante. Saiba mais · Saiba mais

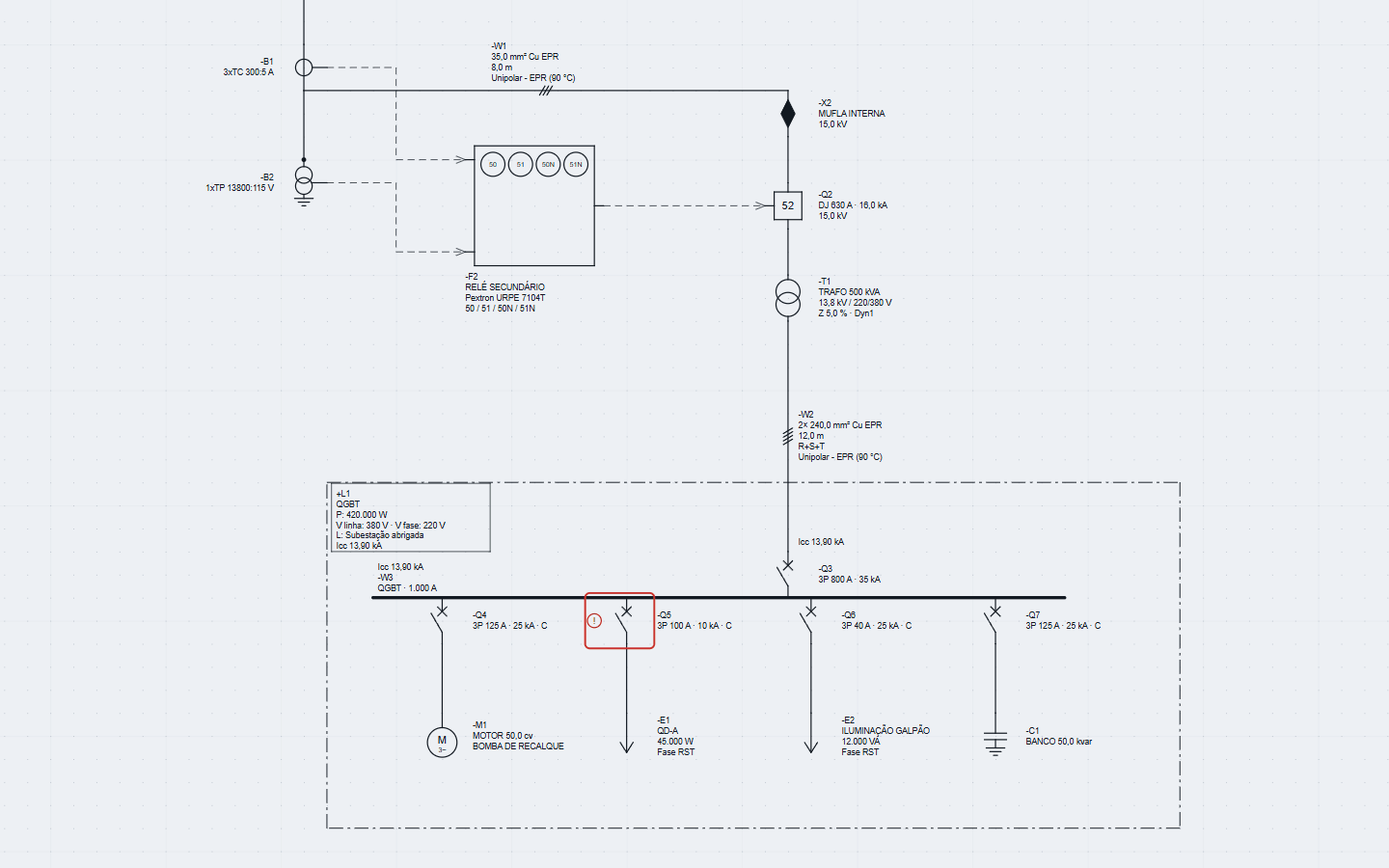

Monte o unifilar de média e baixa tensão com símbolos IEC, arrastando blocos, e baixe a prancha com carimbo em PDF ou DXF. Saiba mais
Ik3, Ik2, crista e Ik mínima em cada barra do unifilar, pelo método do Cotrim, com alerta quando o disjuntor não aguenta. Saiba mais
Eletrodutos, eletrocalhas, leitos, perfilados e canaletas pela taxa de ocupação, além de barramento, termocontrátil e prensa-cabo. Saiba mais · Saiba mais
Quantidade de luminárias pelo método dos lúmens (NBR ISO/CIE 8995-1) e carga térmica com seleção do equipamento (NBR 16401). Saiba mais · Saiba mais
Memorial de cálculo em PDF com seus dados e logo, e prancha do unifilar com carimbo em PDF ou DXF para abrir no AutoCAD.
Ib 86,4 A · Iz 111 A · disjuntor 3P 100 A · ΔV 3,8%
Informe carga, tensão, comprimento e maneira de instalar. A plataforma escolhe a seção, confere disjuntor, queda e curto, e mostra o critério que decidiu.
Arraste os blocos IEC para o desenho, encoste um terminal no outro ou ligue com cabo. Média e baixa tensão, com os dados de cada equipamento.
Subestação 300 kVA · folha A3
Abre no AutoCAD e no LibreCAD
Cabos BT · critério por critério
Iluminação · 2,5 mm²
Taxa de ocupação
Baixe a prancha com moldura e carimbo e os memoriais de cálculo, prontos para anexar ao projeto ou enviar ao cliente.
Uma assinatura libera todas as ferramentas. Sem módulo extra e sem limite de projetos.
Seção, disjuntor, queda de tensão, curto e PE pela NBR 5410, com memorial em PDF. Saiba mais
Dimensionamento com dados de catálogo de fabricante, ternas em paralelo e verificação de curto. Saiba mais
Eletrodutos, eletrocalhas, leitos, perfilados, canaletas, barramento, termocontrátil e prensa-cabo. Saiba mais · Saiba mais
Editor no navegador com blocos IEC de média e baixa tensão e prancha em PDF ou DXF. Saiba mais
Cálculo de iluminação pelo método dos lúmens e carga térmica pela NBR 16401. Saiba mais · Saiba mais
Corrente de curto-circuito em todos os pontos do diagrama unifilar, calculada automaticamente. Saiba mais
Cada circuito mostra o que foi verificado e se atende. O que não atende aparece antes de virar problema na obra.
| Circuito | Seção | Disjuntor | Situação |
|---|
"Cada resultado mostra o critério que decidiu a seção: capacidade de corrente, queda de tensão ou curto-circuito. Você confere o caminho, não só o número."
"Nenhum número é arredondado antes do resultado final, e os dados que faltam ficam marcados em vez de virar um valor padrão escondido."
Pague, receba o e-mail para definir sua senha e comece a usar.
Para engenheiros, técnicos e projetistas que dimensionam e desenham no dia a dia.
Não achou sua dúvida? Escreva para suporte_lcs@hotmail.com.
Você paga R$ 19,90 por mês no cartão e recebe um e-mail para definir sua senha. Se já tem conta com o mesmo e-mail, é só entrar. A assinatura libera todas as ferramentas.
Não. A plataforma roda no navegador do computador ou do celular. Os diagramas ficam salvos na sua conta.
O dimensionamento de baixa tensão segue a NBR 5410, com as tabelas conferidas com catálogo de fabricante. A média tensão usa dados de catálogo, o ar-condicionado a NBR 16401 e o unifilar os símbolos da IEC 60617.
Sim. O cancelamento é feito na sua conta, vale a partir do próximo ciclo e não tem multa.
Não. É uma ferramenta de apoio ao projeto. A responsabilidade técnica continua sendo do profissional habilitado que assina o projeto.
Assine hoje e tenha todas as ferramentas no navegador.
