Dimensionamento de barramento, termocontrátil e prensa-cabo
Consulte dimensões e referências compatíveis com a corrente de projeto e o diâmetro da aplicação.
Todas as ferramentas incluídas · cancele quando quiser · nada para instalar
O que calcula
- Opções de barra chata de cobre que atendem à corrente informada com a margem escolhida.
- Diâmetro equivalente de barra retangular pelo perímetro, para seleção do termocontrátil.
- Referências de termocontrátil compatíveis com o diâmetro do cabo ou da barra.
- Prensa-cabos por série de rosca e faixa de diâmetro externo do cabo.
Método básico

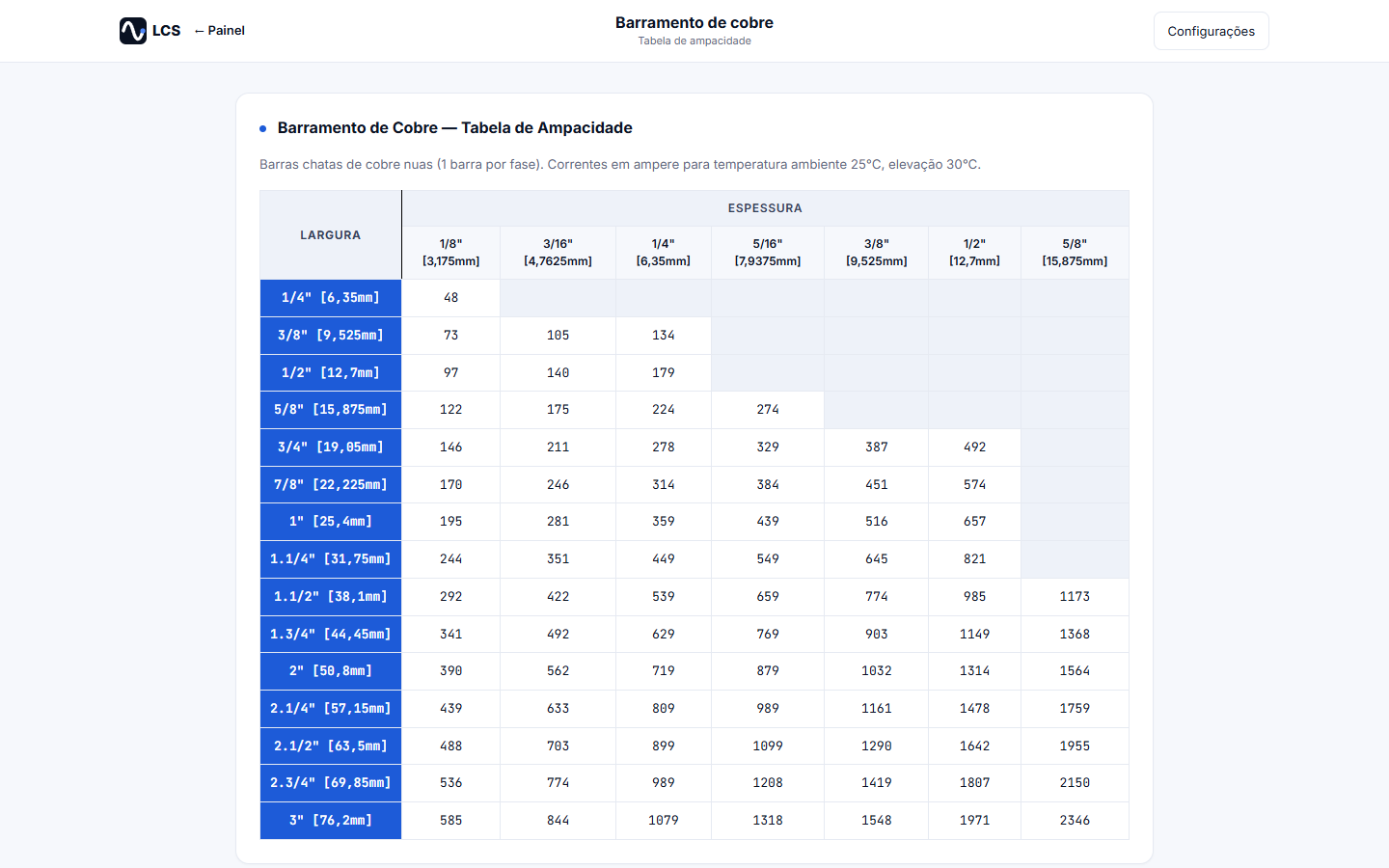

- Informe corrente e margem; compare com a tabela de barras nuas de cobre, uma barra por fase, a 25 °C ambiente e elevação de 30 °C.
- Para termocontrátil, informe o diâmetro do cabo ou as dimensões da barra e compare com as faixas da tabela Induscabos.
- Para prensa-cabo, selecione a série de rosca e confira a faixa de aplicação pelo diâmetro externo real.
- Use as referências de catálogo para a seleção dimensional; o dimensionamento do circuito segue verificações próprias da NBR 5410.
O que você recebe
Até cinco opções de barramento com capacidade e folga, referências de termocontrátil e opções de prensa-cabo na tela. A assinatura também inclui memoriais em PDF com seus dados e logo nos módulos de cabos, Icc, luminotécnico e ar-condicionado.
Também incluso na assinatura
Perguntas frequentes
Dúvidas sobre barramento, termocontrátil e prensa-cabo.
A tabela de barramento vale para qualquer painel?
Não. Os valores cadastrados são de barras nuas de cobre, uma por fase, com ambiente a 25 °C e elevação de 30 °C. Outras condições exigem verificação específica.
A seção do cabo basta para escolher o prensa-cabo?
Não. A seleção depende do diâmetro externo e da série de rosca. Você pode usar um diâmetro cadastrado, mas deve conferir o cabo real no catálogo.
Como a ferramenta escolhe termocontrátil para barra retangular?
Calcula o perímetro da barra e o divide por π para obter o diâmetro equivalente. Depois compara esse valor com as faixas de aplicação cadastradas.
Esses módulos geram memorial em PDF?
Os resultados desses módulos ficam na tela. Os memoriais em PDF com dados e logo estão disponíveis nos módulos de cabos BT e MT, Icc, luminotécnico e ar-condicionado, incluídos na mesma assinatura.
