Dimensionamento de cabos elétricos pela NBR 5410
Escolha a seção do cabo pelos critérios do circuito e identifique qual deles determinou o resultado.
Todas as ferramentas incluídas · cancele quando quiser · nada para instalar
O que calcula
- Seção por capacidade de condução, queda de tensão, seção mínima e suportabilidade ao curto informado.
- Correções de temperatura, agrupamento e condições de carregamento do neutro.
- Disjuntor compatível com a corrente de projeto e a capacidade corrigida do cabo.
- Seções de neutro e condutor de proteção (PE), com opções de cabos em paralelo.
Método básico

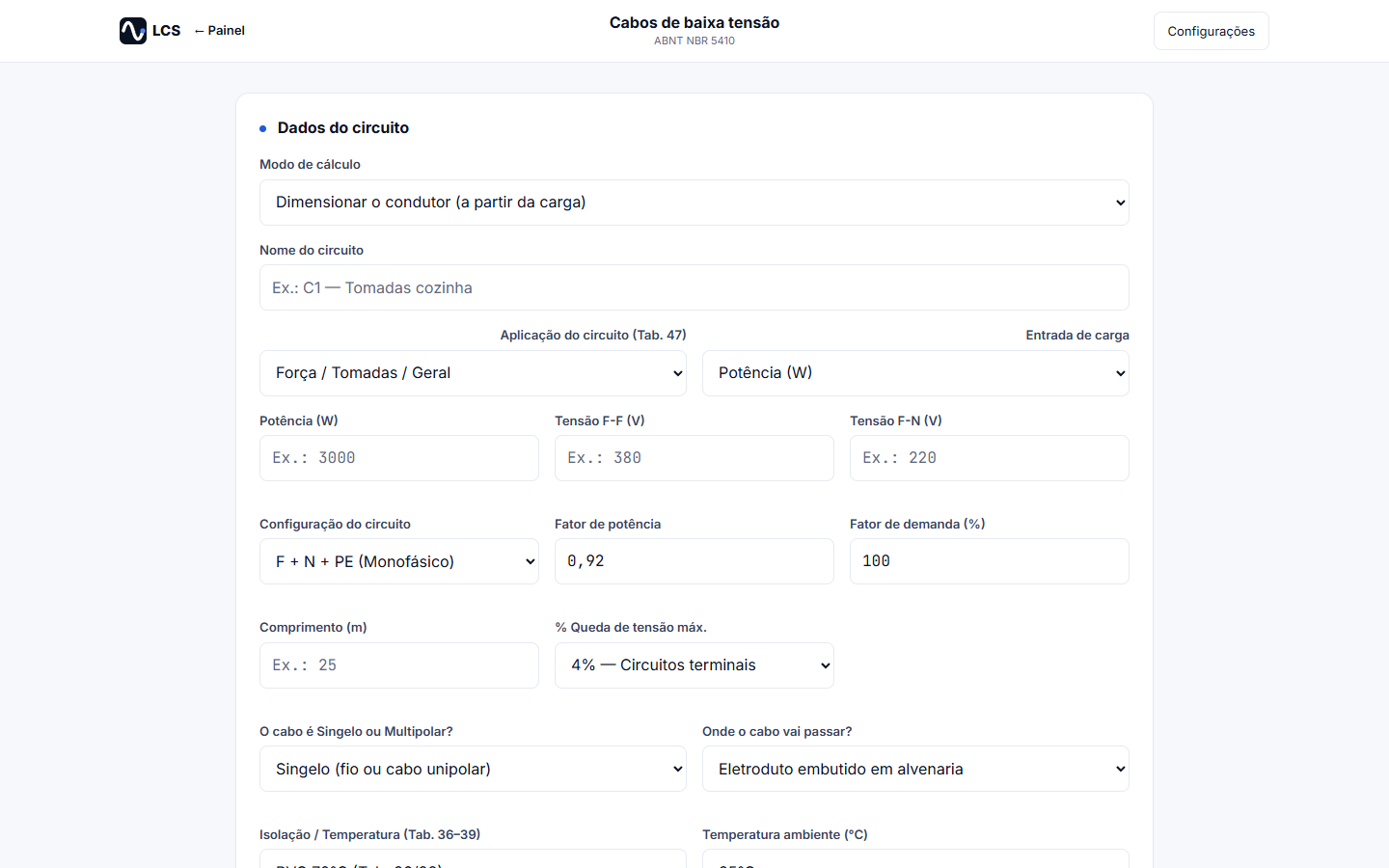

- Informe carga, tensão, fator de potência e comprimento do circuito.
- Selecione material, isolação e forma de instalação; consulte a ampacidade e aplique as correções da NBR 5410.
- Verifique queda de tensão e seção mínima; para o curto adiabático, informe Icc e tempo de atuação.
- Adote a seção que atende aos critérios e confira a coordenação Ib ≤ In ≤ Iz.
O que você recebe
Resultado com o critério determinante e verificações do circuito. Gere o memorial de cálculo em PDF com suas premissas, dados do projeto, responsável e logo configurada.
Também incluso na assinatura
Perguntas frequentes
Dúvidas sobre cabos de baixa tensão.
A seção é escolhida só pela corrente da carga?
Não. O dimensionamento também considera correções, queda de tensão, seção mínima e curto-circuito, quando Icc e tempo são informados.
Posso verificar um cabo que já está instalado?
Sim. O modo de verificação permite informar a seção existente e conferir a capacidade e a queda de tensão com os dados do circuito.
A ferramenta calcula a Icc da instalação?
O módulo de cabos verifica o cabo com a Icc informada. Para obter a Icc por ponto, use o cálculo de Icc, também incluído na assinatura.
