Cálculo de corrente de curto-circuito (Icc) online
Determine a Icc em cada ponto da instalação para escolher a capacidade de interrupção dos disjuntores.
Todas as ferramentas incluídas · cancele quando quiser · nada para instalar
O que calcula
- Icc trifásica máxima, bifásica, de crista e mínima simplificada no fim do circuito.
- Resistência, reatância e impedância acumuladas por ponto de uma rede radial de baixa tensão.
- Contribuição de motores de indução na Icc trifásica, quando informados.
- Cálculo pontual e automático em cada barra do diagrama unifilar, com alerta de disjuntor com Icn abaixo da Icc.
Método básico
- Informe Icc ou potência de curto da rede, dados do transformador e trechos de cabo.
- Some R e X da fonte, transformador e cabos, referidos à baixa tensão, pelo método do Cotrim, Instalações Elétricas, cap. 10.
- Calcule a trifásica pela tensão e impedância equivalente; obtenha a bifásica e a crista.
- κ é o fator de crista: 1,02 + 0,98·e^(−3R/X); c é o fator de tensão, adotado como 1,00 em BT.
- Obtenha a mínima pelo método simplificado do Cotrim e compare Icn com a Icc presumida; critérios de proteção pela NBR 5410.
Da escolha do disjuntor ao estudo de proteção
A Icc presumida permite escolher a capacidade de interrupção (Icn) dos disjuntores. Também é base para o estudo de proteção e seletividade, junto das curvas e dos tempos de atuação.
A Icc é dado de entrada do estudo de energia incidente e arco elétrico pela IEEE 1584. Esse estudo subsidia a análise e o controle dos riscos elétricos exigidos pela NR-10. A plataforma calcula a Icc; não calcula energia incidente.
O que você recebe

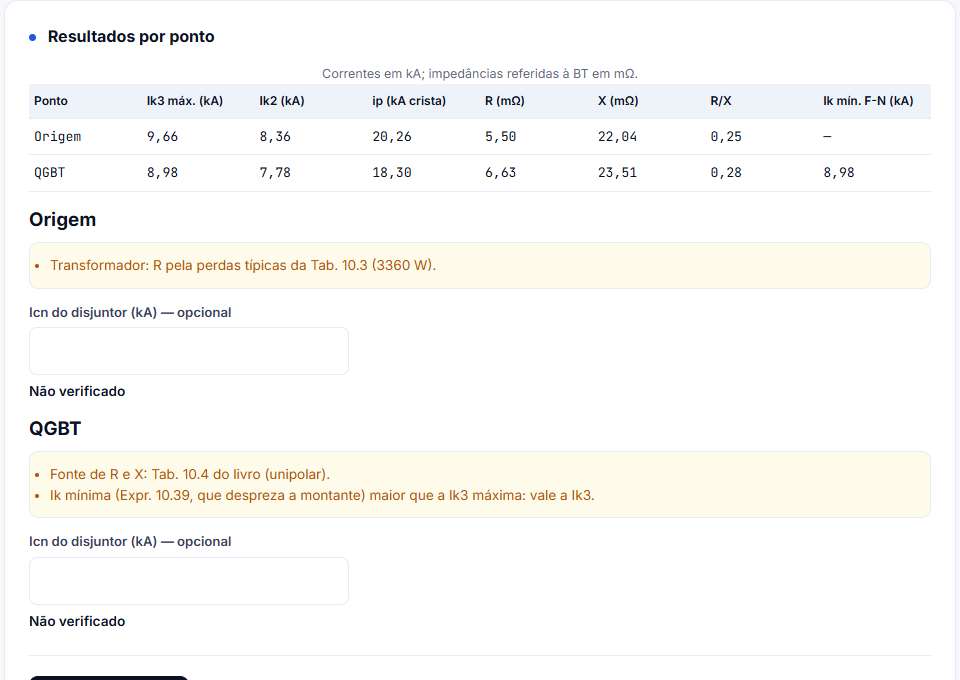

Resultados por ponto, com correntes, impedâncias e avisos. Na ferramenta pontual, gere o memorial de cálculo em PDF com seus dados e logo. No unifilar, a Icc acompanha o desenho e a prancha.
Automático no diagrama unifilar
No diagrama unifilar, a Icc é calculada sozinha enquanto você desenha: cada barra e cada quadro mostram o valor, e o disjuntor com Icn abaixo da Icc do ponto fica marcado em vermelho, com o motivo no painel de propriedades.
Também incluso na assinatura
Perguntas frequentes
Dúvidas sobre cálculo de Icc.
Preciso calcular cada barra manualmente?
Não. Você pode usar o cálculo pontual ou preencher os dados elétricos do unifilar. A plataforma calcula automaticamente a Icc em cada barra da rede radial válida e alerta quando faltam dados.
A ferramenta verifica a capacidade de interrupção do disjuntor?
Sim. No unifilar, compara a Icn informada com a Icc do ponto e alerta quando a capacidade é insuficiente. A seleção final exige conferir os dados do fabricante.
A plataforma calcula energia incidente ou seletividade completa?
Não. Calcula a Icc, que serve de entrada para esses estudos. Energia incidente pela IEEE 1584 e análise completa de seletividade exigem dados e verificações adicionais.
Quais são os limites do método?
O cálculo atende redes radiais de BT. A mínima usa método simplificado. Não inclui falta fase-terra completa, redes malhadas ou contribuição de geradores e motores síncronos.
