Dimensionamento de eletrodutos e infraestrutura elétrica
Confira se os cabos cabem no encaminhamento e escolha entre as dimensões disponíveis.
Todas as ferramentas incluídas · cancele quando quiser · nada para instalar
O que calcula
- Área ocupada a partir do diâmetro externo e da quantidade de cabos.
- Taxa de ocupação de eletrodutos, inclusive com divisão em mais de uma unidade.
- Comparação de dimensões de eletrocalhas, leitos, perfilados e canaletas.
- Menor opção cadastrada que atende ao critério de ocupação adotado.
Método básico
- Selecione os cabos e suas quantidades; a ferramenta soma as áreas calculadas pelos diâmetros externos cadastrados.
- Para eletrodutos, compare a área ocupada com a área interna, conforme NBR 5410: 53% para um condutor, 31% para dois e 40% para três ou mais.
- Para eletrocalhas, leitos, perfilados e canaletas, confira a área útil e o critério adotado nas tabelas de cada módulo.
- Compare as opções de catálogo e revise a dimensão recomendada para o trecho.
O que você recebe

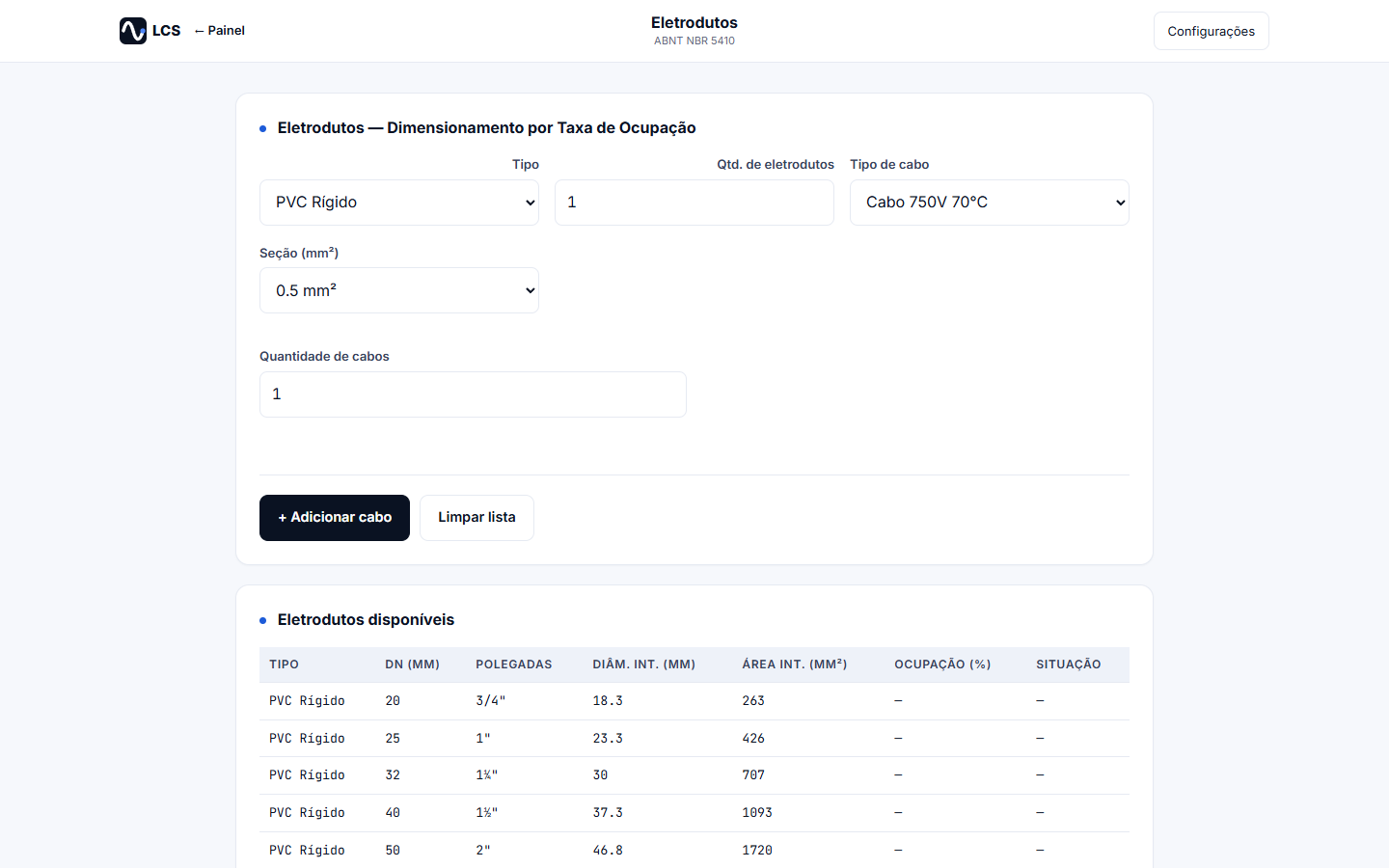

Lista de cabos, área total e tabela de opções com ocupação e indicação da menor dimensão que atende, na tela. A assinatura inclui memoriais em PDF com seus dados e logo nos módulos de cabos, Icc, luminotécnico e ar-condicionado.
Também incluso na assinatura
Perguntas frequentes
Dúvidas sobre infraestrutura elétrica.
Qual é a taxa máxima de ocupação do eletroduto?
Pela NBR 5410, 53% com um condutor, 31% com dois e 40% com três ou mais. A ferramenta aplica o limite conforme a quantidade por eletroduto.
Posso misturar cabos de seções diferentes?
Sim. Adicione cada tipo, seção e quantidade. O cálculo soma a área externa dos cabos cadastrados.
O resultado verifica capacidade de corrente ou resistência mecânica?
Não. Este módulo compara ocupação geométrica. A capacidade de corrente dos cabos e a resistência mecânica do encaminhamento exigem verificações próprias.
O módulo gera memorial em PDF?
O resultado de infraestrutura fica na tela. A assinatura também libera os módulos que geram memoriais em PDF, como cabos BT e MT, Icc, luminotécnico e ar-condicionado.
