Dimensionamento de cabos de média tensão online
Verifique a seção do alimentador de MT pela ampacidade, queda de tensão e corrente de curto informada.
Todas as ferramentas incluídas · cancele quando quiser · nada para instalar
O que calcula
- Seção e capacidade de condução corrigida para o cabo e a instalação selecionados.
- Queda de tensão com resistência e reatância de catálogo.
- Seção mínima por curto adiabático a partir da Icc e do tempo de atuação informados.
- Soluções com condutores em paralelo por fase e verificação de uma seção existente.
Método básico

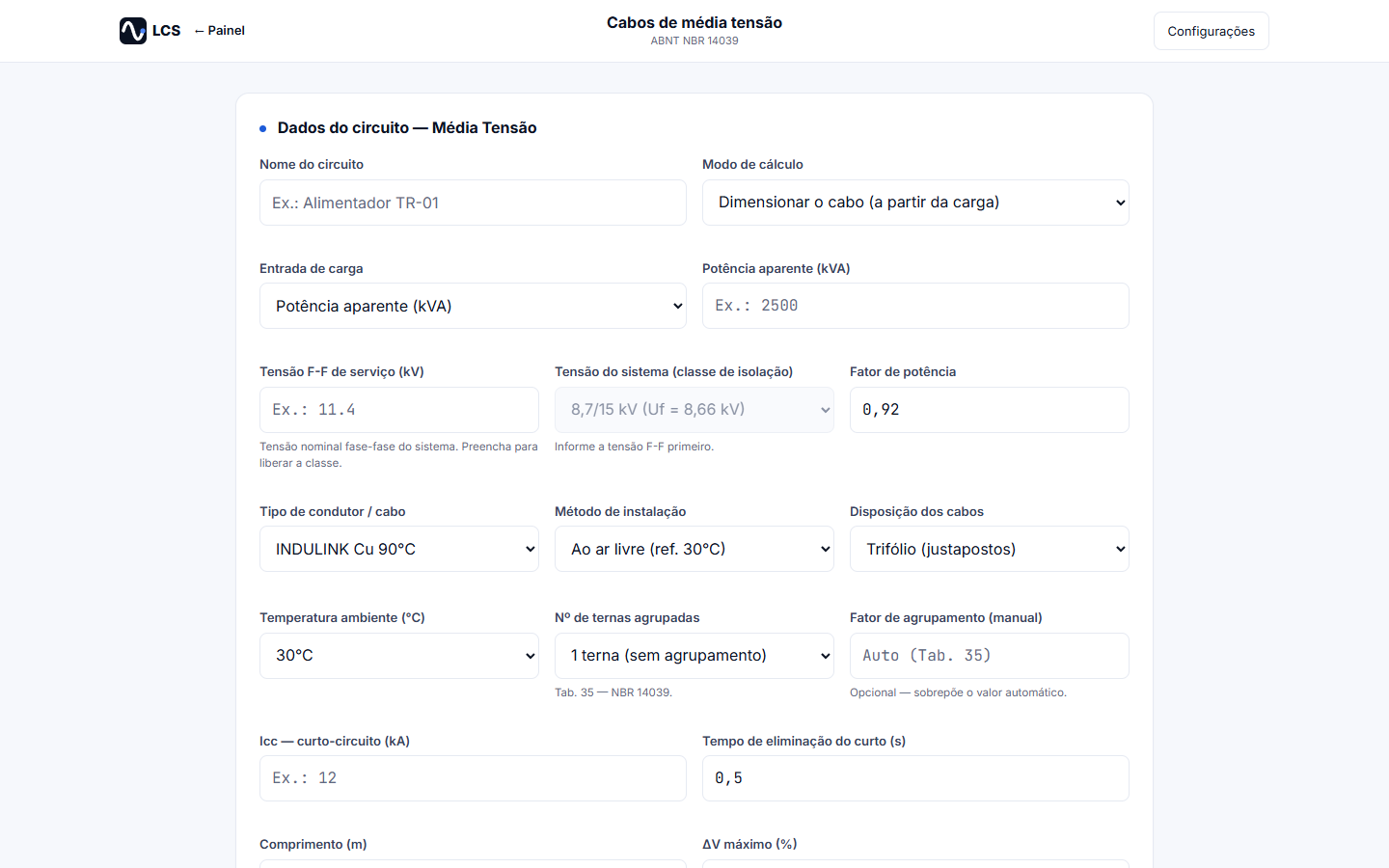

- Informe tensão de serviço, carga ou corrente, comprimento e fator de potência.
- Escolha linha de cabo, classe de tensão e disposição; use os dados disponíveis nos catálogos Prysmian e nas tabelas da ferramenta.
- Aplique as correções de temperatura e agrupamento e confira ampacidade, conforme NBR 14039.
- Compare a seção por ampacidade com queda de tensão e curto adiabático; confira a solução e os paralelos necessários.
O que você recebe
Resultado com seção adotada, capacidade corrigida e critério determinante. Gere o memorial em PDF com dados do projeto, premissas de cálculo, responsável e sua logo.
Também incluso na assinatura
Perguntas frequentes
Dúvidas sobre cabos de média tensão.
Posso dimensionar cabos enterrados ou ao ar livre?
Sim. A ferramenta possui dados para essas condições e para as disposições cadastradas. A disponibilidade depende da linha e da classe de tensão escolhidas.
O cálculo considera cabos em paralelo?
Sim. Divide corrente e impedância pelo número de condutores por fase e verifica as condições da solução.
De onde vêm a resistência e a reatância?
Das tabelas de catálogo cadastradas para a linha, classe de tensão e disposição selecionadas. A seleção deve corresponder ao cabo especificado no projeto.
