Diagrama unifilar online de baixa e média tensão

Monte o diagrama com os dados dos equipamentos e entregue a prancha em PDF ou DXF.

Assinar por R$ 19,90/mêsVer como funciona

Todas as ferramentas incluídas · cancele quando quiser · nada para instalar

O que a ferramenta faz

  • Icc trifásica, bifásica, de crista e mínima nas barras da rede radial de BT com dados completos.
  • Comparação da Icn dos disjuntores com a Icc do ponto.
  • Representação de redes, transformadores, proteção BT e MT, quadros, cabos e cargas.
  • Pranchas com moldura, carimbo e divisão em folhas, conforme formato e escala escolhidos.

Método básico

  1. Insira e conecte os blocos da instalação no editor do navegador. A biblioteca inclui símbolos IEC 60617.
  2. Preencha tensão, potência, proteção e dados de cabos e transformadores no painel de propriedades.
  3. O cálculo automático de Icc percorre a rede radial pelo método do Cotrim, Instalações Elétricas, cap. 10.
  4. Revise os avisos de conexão e proteção; configure folha, escala e carimbo antes de exportar.

O que você recebe

Diagrama salvo na sua conta e prancha em PDF vetorial ou DXF para CAD. O PDF recebe seus dados e logo no carimbo. No DXF R12, cada símbolo sai como bloco e a área da logo usa o nome da empresa.

Telas reais da ferramenta

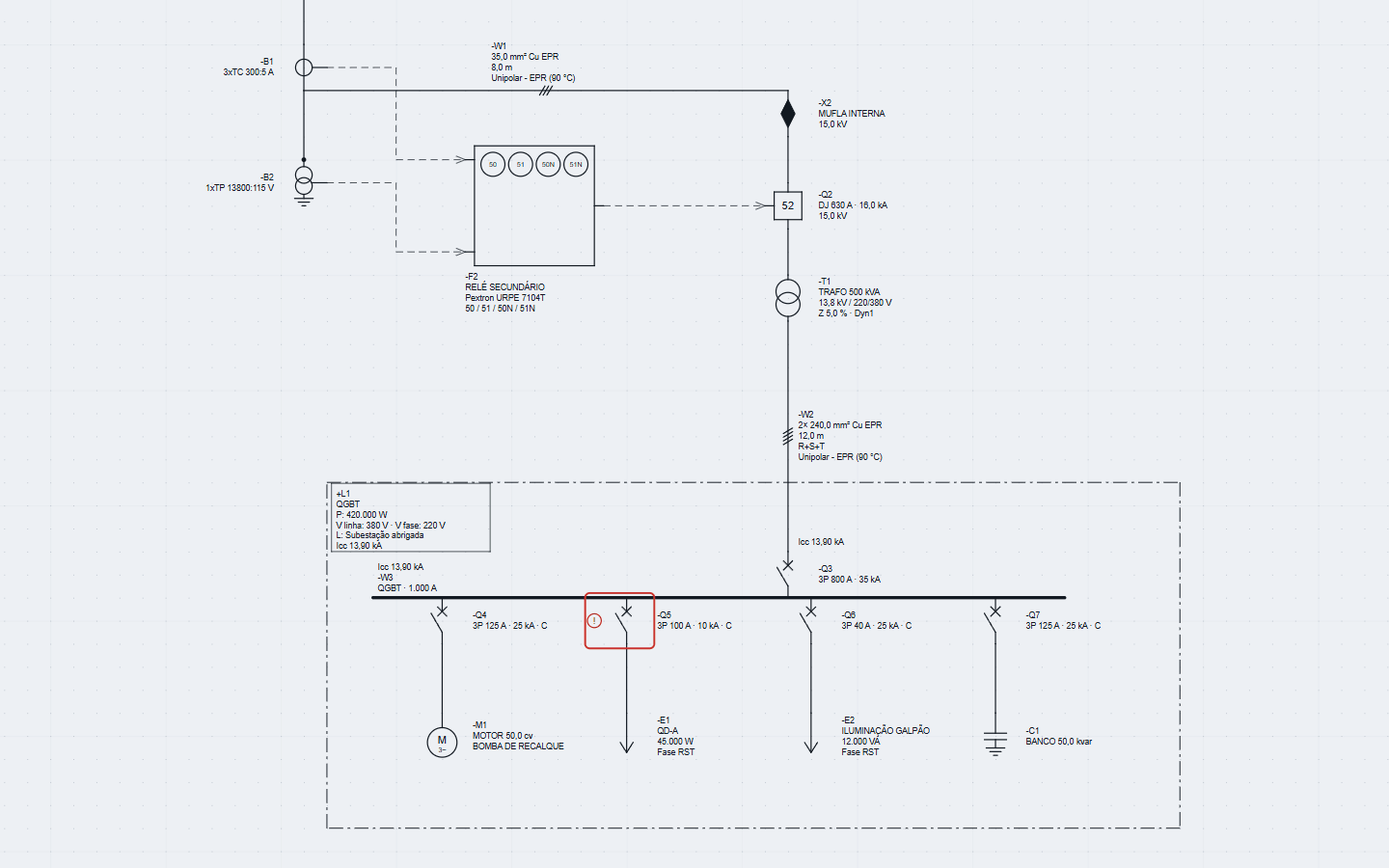

Diagrama unifilar de uma subestação abrigada 13,8 kV de 500 kVA desenhado no editor: TC e TP ligados por sinal ao relé, disjuntor 52, transformador, cabo de baixa tensão e QGBT com quatro saídas, Icc de 13,90 kA e um disjuntor marcado em vermelho
Subestação completa, com símbolos IECSímbolos na forma da IEC 60617, da rede de MT às cargas. Você arrasta o bloco da biblioteca, encosta um terminal no outro e preenche os dados no painel.

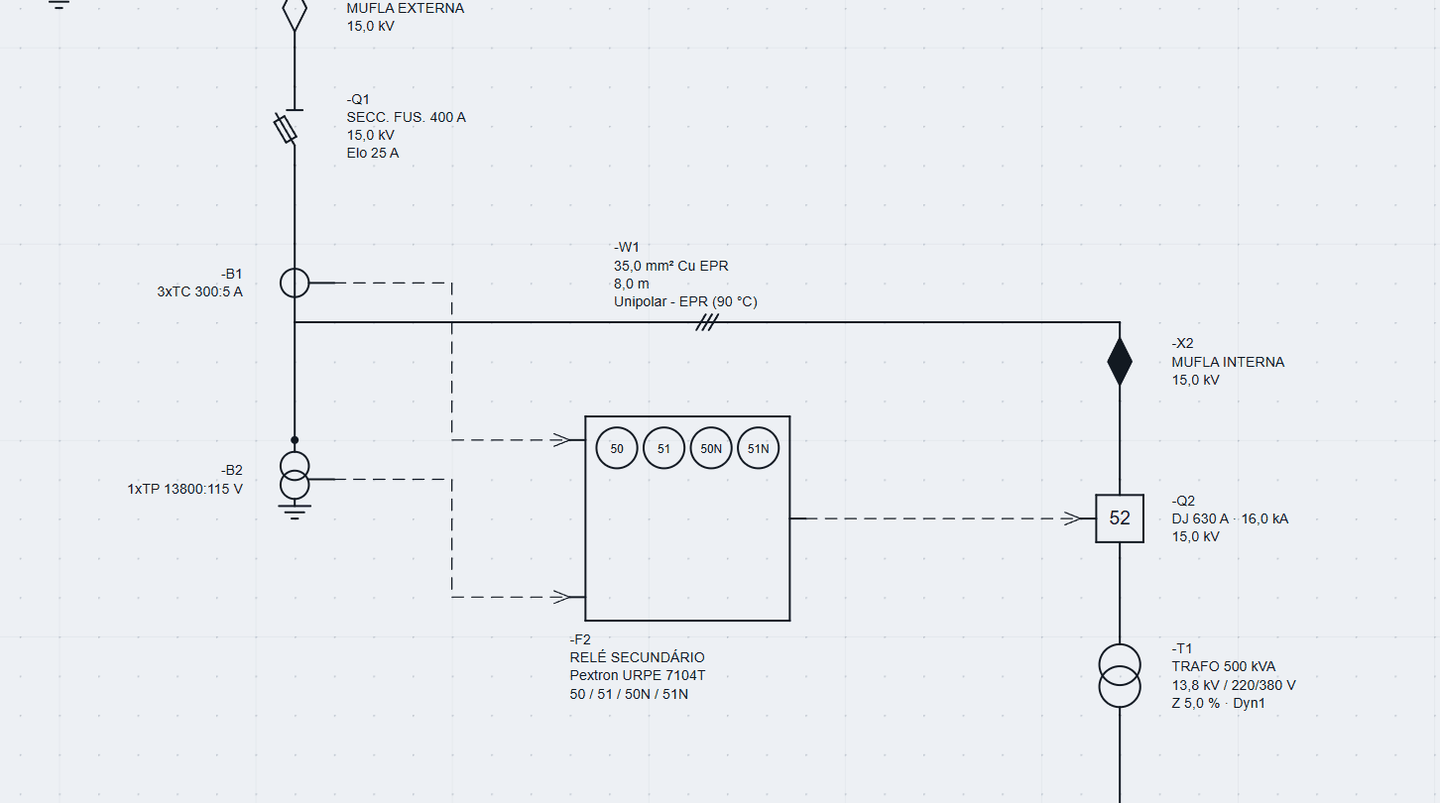

Detalhe da proteção de média tensão: TC 3x 300:5 A e TP 13800:115 V ligados por linhas de sinal tracejadas ao relé secundário Pextron URPE 7104T com funções 50, 51, 50N e 51N, que comanda o disparo do disjuntor 52
Proteção de MT peça por peçaTC, TP, relé com as funções ANSI e disjuntor 52 são blocos separados. As ligações de sinal (tracejadas, com seta) mostram de onde vem a corrente, a tensão e o disparo, e ficam fora do cálculo de potência.

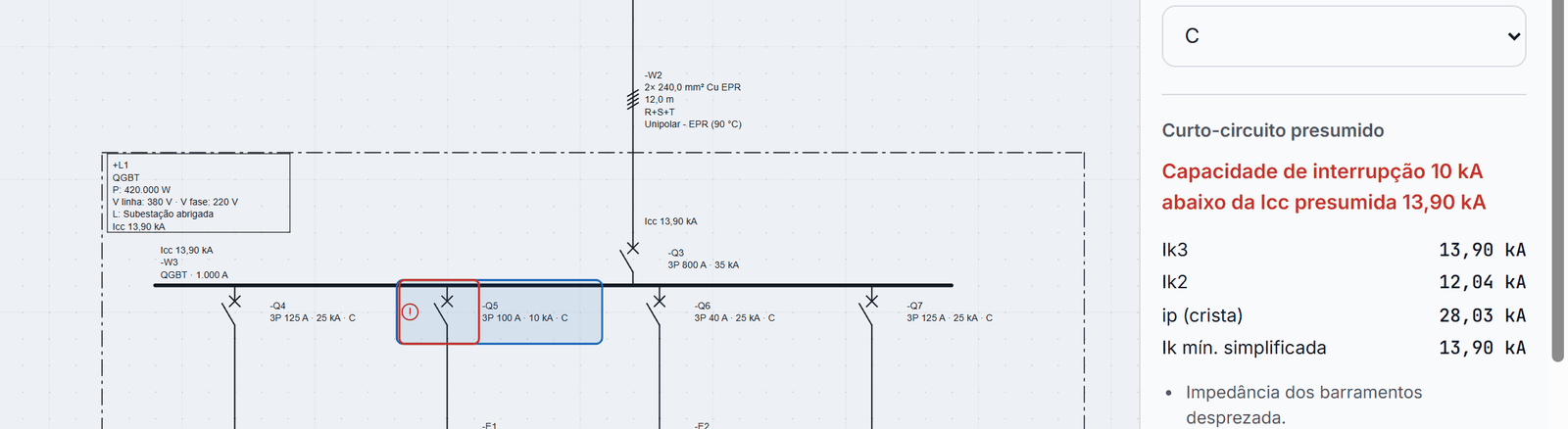

Barramento do QGBT com Icc de 13,90 kA escrita no desenho e um disjuntor de 10 kA marcado em vermelho; no painel de propriedades, o aviso de capacidade de interrupção abaixo da Icc presumida
Icc automática por barra e alerta de disjuntorCom rede, transformador e cabos preenchidos, a Icc aparece em cada barra e no quadro. O disjuntor com Icn menor que a Icc do ponto ganha marca vermelha e o motivo no painel.

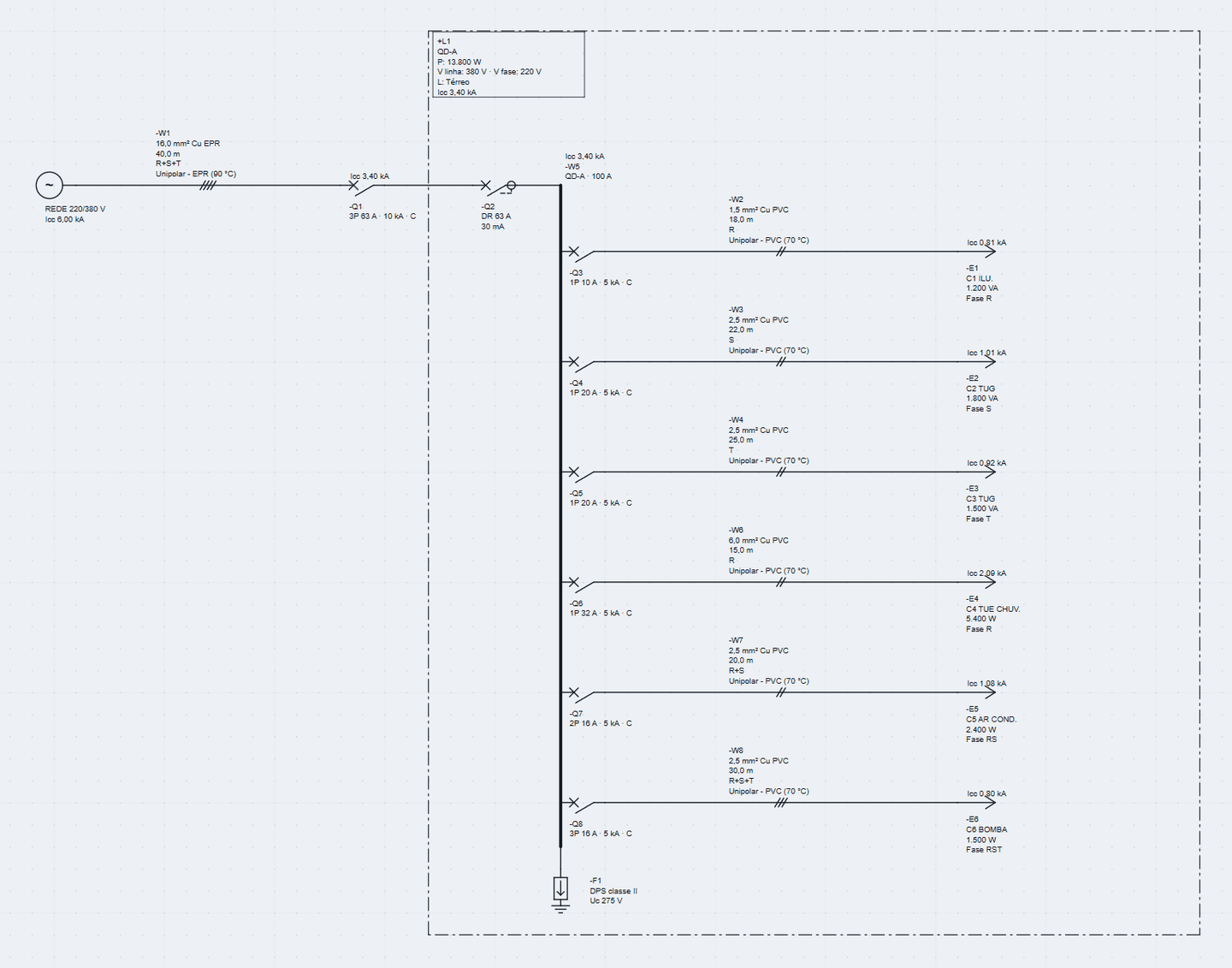

Quadro de distribuição QD-A com disjuntor geral, DR, DPS e seis circuitos terminais na horizontal, cada um com disjuntor, cabo com seção, fases e isolação, carga com potência e fase e a Icc no fim do circuito
Quadros e circuitos terminais na horizontalBlocos giram de 90 em 90 graus. A moldura do quadro traz potência, tensões, local e Icc. As tags seguem a IEC 81346-2 (-Q, -W, -E, +L) e são geradas e renumeradas com um toque.

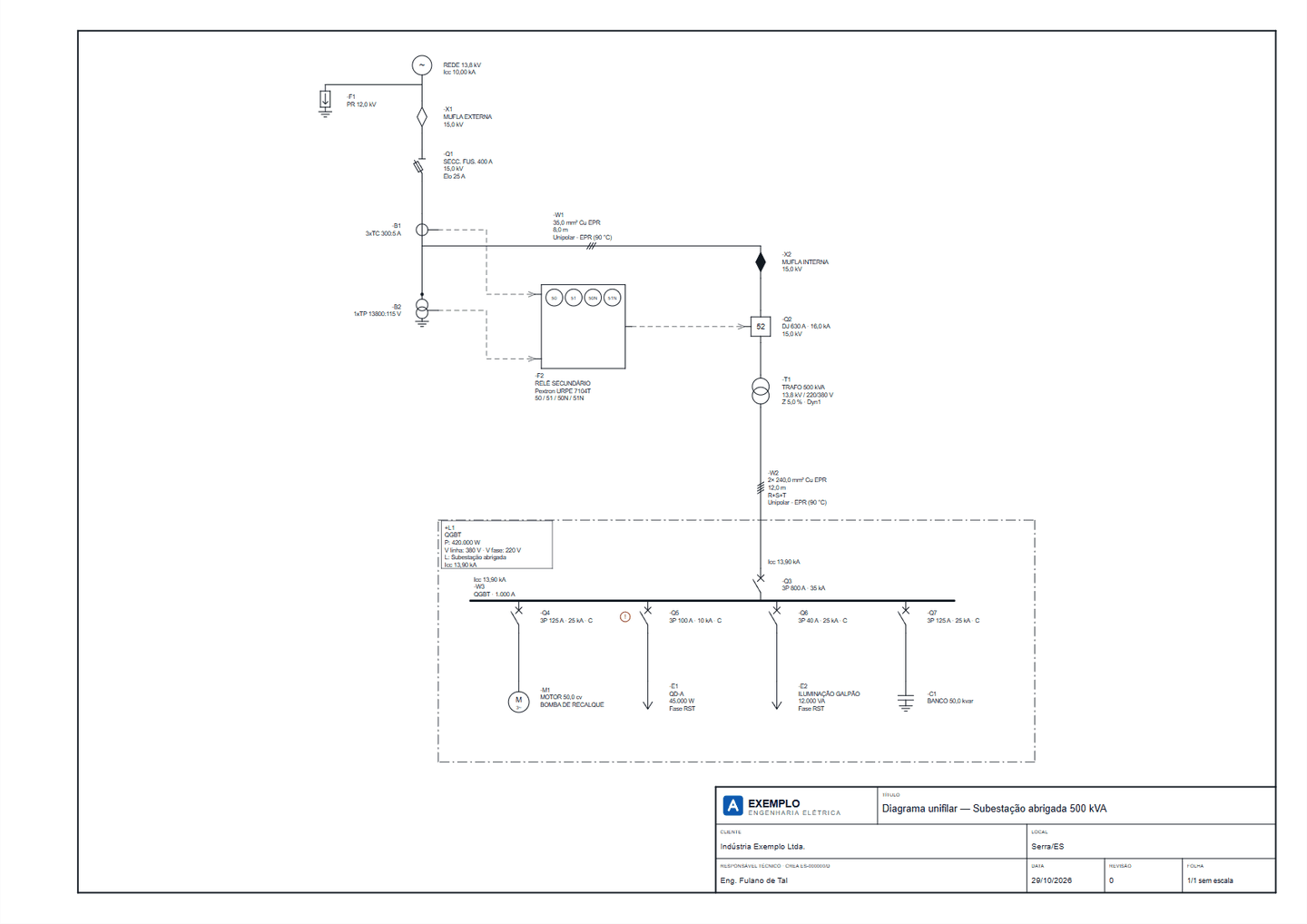

Prancha A3 do diagrama da subestação com moldura e carimbo: logo e nome da empresa, título, cliente, local, responsável técnico, data, revisão e folha
Prancha pronta para entregarFolhas de A4 a A0, ajuste à folha ou escala definida com divisão em folhas numeradas. Carimbo com o logo do seu cliente. Baixe em PDF vetorial ou em DXF R12 para AutoCAD, com cada símbolo como bloco.

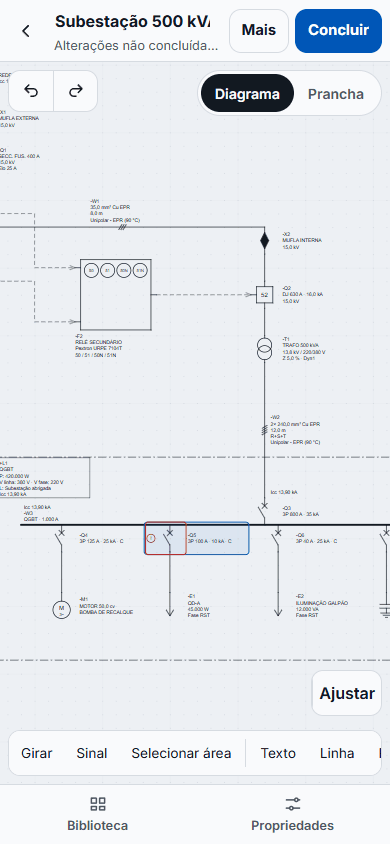

Editor unifilar no celular com o QGBT aproximado, um disjuntor selecionado, a faixa de ferramentas junto ao polegar e as abas Biblioteca e Propriedades no rodapé
Também no celularNa obra, abra o diagrama, confira a Icc e ajuste um dado com uma mão. Ferramentas numa faixa junto ao polegar; biblioteca e propriedades em folhas com alça, abertas quando você pede.

Também incluso na assinatura

Perguntas frequentes

Dúvidas sobre diagrama unifilar.

Preciso instalar AutoCAD para montar o diagrama?

Não. O editor funciona no navegador. Você pode baixar o DXF para continuar o trabalho em um programa CAD compatível.

Posso desenhar uma subestação com proteção de média tensão?

Sim. A biblioteca tem transformador, disjuntor MT, seccionadoras, TC, TP e relés, além de componentes de baixa tensão.

A Icc aparece automaticamente no desenho?

Sim. Com as conexões e os dados elétricos preenchidos, o cálculo percorre a rede radial de BT e informa a Icc nas barras. Disjuntores com Icn abaixo da Icc recebem alerta.

O gerador desenhado contribui no cálculo de Icc?

Não. O editor permite representar gerador e chave de transferência, mas a contribuição do gerador não entra no cálculo de Icc.

R$ 19,90/mês

Uma assinatura. Todas as ferramentas.
Cobrança mensal no cartão. Cancele quando quiser.

Assinar por R$ 19,90/mês
